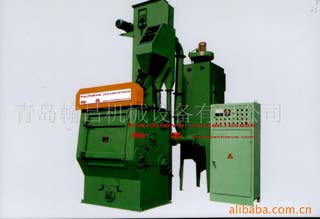

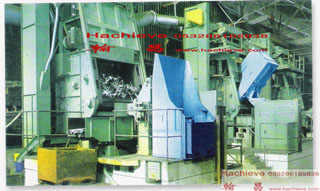

履帶式拋丸機
履帶式拋丸機
產品標簽: 履帶式拋丸機
產品型號: QR3210
產品類型: 履帶式
瀏覽次數: 17345次
馬上咨詢:
貴賓免費熱線:400-008-0910
設備咨詢熱線:0532-86110910
產品訂購:
分享到:

點擊放大

Introduction
Video

用途-介紹Q32系列履帶式拋丸機的用途

    該機利用高速回轉的葉輪,將彈丸拋向滾筒內連續翻轉的工件上,達到清理的目的。它適合對各行業中的小小型鑄件、鍛件、沖壓件等進行拋丸除銹、去除氧化皮和表面強化,特別適用于不怕碰撞的零件的表面清理及強化。
    鑄件經過拋丸清理,加工面便于下道機械加工工序,不但可節省加工時間,而且可保護機床和刀具不受損壞;非加工面涂漆后,經久不脫,提高產品使用壽命和外觀質量。

工作原理

    在清理室中用加料機構加入不超過規定數量的工件。機器啟動后,工件被滾筒帶動翻轉,同時由拋丸器拋出的高速彈丸形成彈丸束,均勻地打擊在工件表面上,使其得到清理。拋丸清理完畢后,通過反轉履帶,即可將工件從滾筒內卸出到卸料機構上,故該機特別適合集成到自動化生產線上。
    拋出的彈丸及砂粒經[Q3210C]鋼履帶的間隙或[QR3210]橡膠履帶上的小孔,流入底部的鋼板網過篩,經螺旋輸送器送入提升機內,再到分離器中進行分離。粉塵由風機吸送到除塵器中過濾,清潔空氣排入大氣中,布袋上的灰塵經反吹旋噴落入除塵器底部的集塵箱中,用戶可定期清除,廢砂由廢料管流出以便回用。丸砂混合物由回用管收回進入室體,待分離器分離后再回用,干凈的彈丸經由供丸系統的電磁供丸閘門進入拋丸器再次拋打工件。

QR3210履帶式拋丸機

優點-我們做得更好...

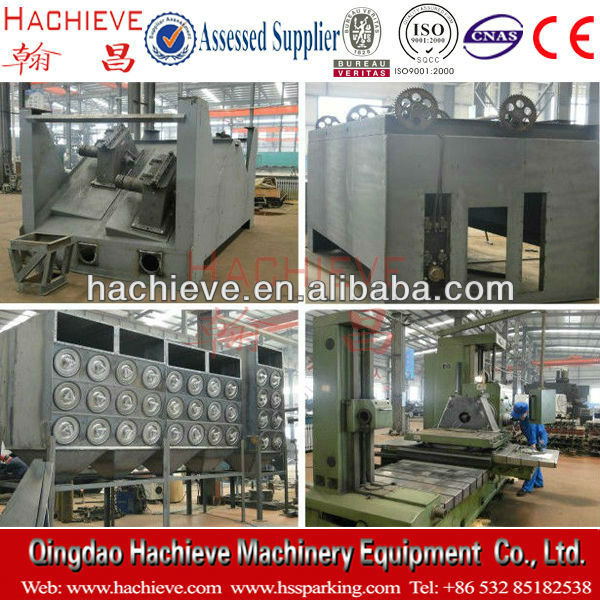

     室體的防護
室體內采用耐磨護板防護。護板均用防護螺帽壓緊,便于拆裝更換。

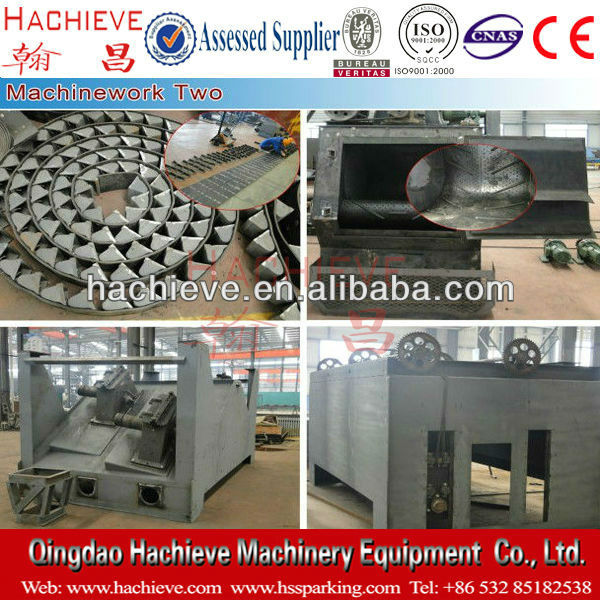

    履帶及端盤
1、 [Q3210C]履帶裝置主要由45節鏈環和裝在鏈環上的履帶組成。
2、 [QR3210]履帶裝置主要由鏈環和裝在鏈環上的耐磨橡膠履帶組成。橡膠履帶上布有小孔以使彈丸流入底部的鋼板網過篩,重新回到丸料循環系統。
履帶圍繞在一對圓形托盤上,使得在空間上形成一個上部開放的滾筒,并由八角輪使其運動。履帶的運行使得工件不斷翻動。履帶可實現正反轉:正轉為工件清理操作,反轉為卸料操作。履帶上設有漲緊裝置。
    吊門
本機吊門內側鋪以耐磨橡膠護板,采用鋼壓板并用特制六角螺母壓緊;吊門還裝有橡膠簾遮住其和室體間間隙,以防彈丸飛濺。
本機標準配置為電動吊門,大門通過減速機牽引鋼絲繩實現開、關操作。具體配置以貴公司所購買的設備為準。
    加料機
加料機由提升機構、料斗車翻轉機構等組成,加料機架搭接在吊門上,裝料時料斗車上行,小車到達卸料位置后,車斗繞小車前軸轉動,將工作加到履帶上。
    卸料機
為提高自動化程度,有多種卸料機構可供選擇。請用戶參照所購買的設備確定其型號及工作原理。
    丸料循環凈化系統
拋丸機采用滿簾幕式丸砂分離器。分離器由分離器螺旋、滾筒篩、分離區、丸料倉等組成。在丸砂分離器的漏斗處設有加料口,用來向設備補充新彈丸。
    除塵系統
除塵系統用于去除拋丸機工作過程中產生的灰塵,防止環境污染。系統由除塵器、風機及連接管道(從清理室、分離器到除塵器)等組成。連接管道上配有蝶閥用于調節風量,以使設備各部分的工作達到比較佳狀態,使工作過程中無粉塵外溢。
Q32系列履帶式拋丸機技術參數
項目 單位 Q326C Q3210C Q3210C
生產率 T/h 0.6-1.2 3-5 3-5
加料量 kg 200 800 800
單件比較大重量 kg 10 150 150
端盤直徑 mm Ø650 Ø1000 Ø1000
有效容積 m 0.15 0.4 0.4
拋丸量 kg/min 100 250 250
除塵風量 m3/h 2200 6000 6000
功率消耗 kw 12.6 32.6 32.6
外形尺寸(長) mm 3681 3644 3644
外形尺寸(寬) mm 1650 2926 2926
外形尺寸(高) mm 5800 5856 5856

注:

Q32系列拋丸機是Q31系列拋丸清理滾筒的替代產品,具有優點如下:
本型拋丸機是拋丸清理滾筒的替代型產品,是一種清理效果好、結構緊湊、噪聲小、成套性好的清理設備,具有以下特點:
[Q3210C]采用鋼履帶,具有負荷大、使用壽命長的優點;
[QR3210]耐磨橡膠履帶,減少了對工件的碰撞、損傷現象,降低了機器的噪聲。
該型拋丸機機采用高效離心式拋丸器,具有使用壽命長、結構簡單、故障率低等特點;
采用風選式分離器,具有良好的分離效果和較高的生產率,減少了對耐磨件(如拋丸器葉片)的磨損;
采用布袋式除塵器,粉塵排放濃度低于國家規定的標準,改善了工人的勞動環境;
工件清理完畢后,履帶反轉即可實現自動卸料。
采用加料機構,并且用戶可選擇卸料機構,以進一步降低工人的勞動強度。



ST-17鋼履帶式拋丸機
